Ohýbačky trubek 3A CNC

ohýbačky trubek velkých průměrů

Stabilita a vysoký výkon jsou typické vlastnosti TRANSFLUID ohýbaček velkých průměrů trubek. Přesné ohýbání je možné i s tenkostěnnými trubkami z různých materiálů, poloměr ohybu 1,5xD i menší. Umožňuuje to přesný stroj a kvalitní a správné řízení stroje. Velmi krátký čas výměny přináší flexibilitu výroby a zvyšuje efektivitu stroje. Stroje jsou vybaveny plně automatickým CNC řízením.

Stroj ohýbá v jedné rovině ohýbací rovině. Pohon ohýbací osy je elektrohydralický. ostatní osy jsou elektrické. Tuhá konstrukce zajišťuje přesnost a dlouhou životnost stroje.

typ	průměr trubky (mm)	kapacita (mm) 400N/mm2	max. radius základní (mm)	pohon os
DB 642 3A-CNC	42	4,0	126	hydraulika/elektro
DB 2060 3A-CNC	60,3	5,0	180	hydraulika/elektro
DB 2090 3A-CNC	88.9	5,0	270	hydraulika/elektro
DB 40120 3A-CNC	120	4,5	360	hydraulika/elektro
DB 40139 3A-CNC	140	6,0	420	hydraulika/elektro

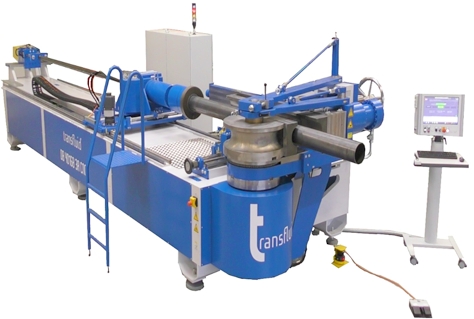

DB 40168 3A-CNC	170	8,0	510	hydraulika/elektro

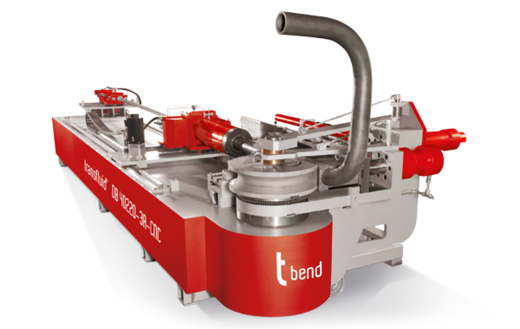

DB 40220 3A-CNC	220	12,0	700	hydraulika/elektro
DB 60273 3A-CNC	273	16,0	820	hydraulika/elektro
DB 80330 3A-CNC	330	20,0	975	hydraulika/elektro

Příklady konfigurace :

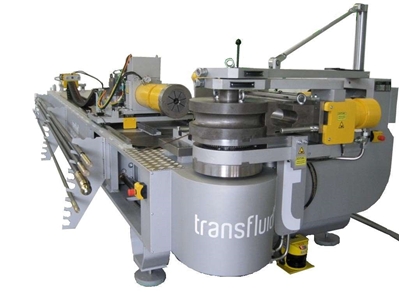

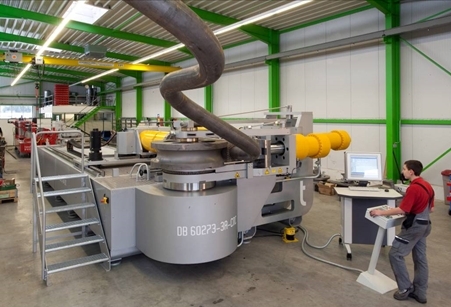

DB60273 3A-CNC	DB40138 3A-CNC	DB40120 3A-CNC

Všechny údaje jsou pouze informativní
